Kültéri vezetékek: Miért eszi meg az UV és a víz a „szürke kábelt”?

Bár a köznyelvben minden kültéri vezetéket egyszerűen elektromos kábelnek nevezünk, szakmailag fontos tisztázni: valódi kábelnek csak az árnyékolt vagy páncélozott köpenyű típusok számítanak (mint például a riasztó- vagy földkábelek). Most a laikusok kedvéért a mindennapokban használt kültéri elektromos kábel elnevezést fogom használni a cikkben, a hétköznapi nyelvben ugyanis így a legelterjedtebb.

Ha végig sétálunk egy átlagos magyar utcán, szinte minden második családi háznál láthatunk a garázs oldalán, a kerítésen vagy a tetőn szabadon, fedetlenül rángatott szürke vagy éppen fehér kültéri elektromos kábelt. A tulajdonosok – és sajnos sok kókler szakember is – megnyugtatják magukat: „Ez egy vastag, köpenyes MBCu kábel, bírja az a strapát a szabadban is.”

A villamos szabványok és a fizika törvényei alapján azonban ettől a látványtól minden felelős szakembert kiver a víz. A szabadon hagyott, nem megfelelő köpenyanyagú kábelek időzített bombaként működnek a kertben. A biztonságos udvari hálózatok kiépítésekor a szabványos kültéri villanyszerelési munkák nem tűrik el az ilyen sufnituning megoldásokat.

Lássuk a nemzetközi kábeljelölések logikáját, a PVC és a gumi közötti harcot, és azt, hogy miért életveszélyes a „szürke kábel” és a fehér tömlővezeték szabadtéri alkalmazása!

Miért a gumi a kültér királya, és miért vérzik el a PVC?

A vezetékek külső burkolata (köpenyanyaga) határozza meg, hogy az adott eszköz hol és milyen körülmények között használható. A két legelterjedtebb alapanyag a PVC és a gumi, amelyek tulajdonságai ég és föld:

• A PVC (pl. MBCu, MT kábelek): A PVC egy műanyag származék. Maximális üzemi hőmérséklete 70 °C lehet. Bár beltérre kiváló és tartós, a szabadban két hatalmas ellensége van: a napfény (UV-sugárzás) és a fagy. Az UV-sugárzás hatására a PVC köpenyből a molekulák szintjén távoznak a lágyító anyagok. A kábel rideggé, törékennyé válik, a téli fagyban pedig szó szerint hajszálrepedések jelennek meg rajta.
• A PVC és a víz katasztrófája: A hajszálrepedéseken keresztül a szürke vagy fehér PVC köpeny magába szívja a nedvességet. A víz a kapilláris hatás miatt a vezeték belsejében, az erek mellett métereken keresztül képes elszökni. Amikor a víz eléri a belső rézereket, zárlatot, áramszivárgást vagy akár tüzet okozhat.
• A Gumi (pl. GT, H07RN-F kábelek): A gumi és a speciális neoprén gumi köpenyanyagok szerkezete teljesen immunis az UV-sugárzásra. Rugalmasak maradnak a legnagyobb fagyban is, és tökéletesen vízállóak. Nem véletlen, hogy a szabvány szerint a komolyabb kültéri gépekhez, kerti hosszabbítókhoz, vagy éppen a búvárszivattyúkhoz (BSZ) kizárólag gumiszigetelésű kültéri elektromos kábelek alkalmazhatóak. Ráadásul a gumi szigetelésű vezetékeknek a jobb hőleadás miatt a megengedett áramterhelhetősége is magasabb, mint a PVC-nek.

Mit mond a szabvány? Az MT és az MBCu valós korlátai

Hogy tisztán lássunk a hazai „kábelrengetegben”, és kiderüljön, melyik a megfelelő kültéri elektromos kábel, érdemes különválasztani a két leggyakrabban félrehasznált vezetéktípust:

1. MT (Műanyag szigetelésű Tömlővezeték): Ez a klasszikus fehér, hajlékony vezeték („a sodrott”). A hazai és nemzetközi szabványok szerint kizárólag és szigorúan csak beltérre használható! Kültérre még védőcsőben sem húzható be. Az UV-sugárzás hónapok alatt porrá rágja a vékony köpenyét.

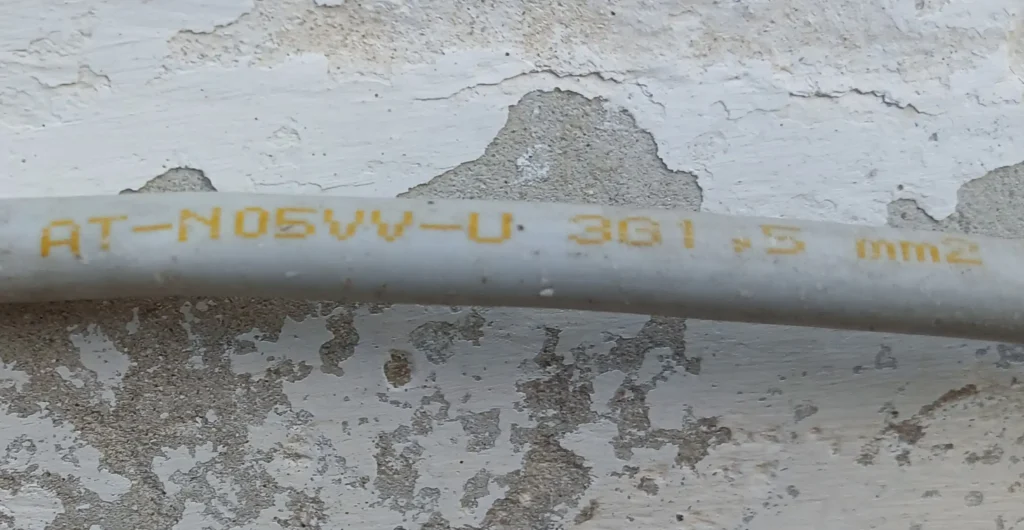

2. MBCu (Műanyag szigetelésű kábelszerű vezeték, tömör rézvezetővel): Ez a sokat látott szürke kábel („a tömör”). Az MBCu falba süllyesztve, vakolat alá vagy betonba öntve bárhová mehet az épületen belül. Kültérre azonban csak és kizárólag úgy telepíthető, ha tartósan nem éri nedvesség és UV-sugárzás! Ez azt jelenti, hogy a szabadban csak zárt, UV-álló merev védőcsőben vagy zárt kültéri kábelcsatornában futhat. Csupaszon a garázs falára szegelni szigorúan tilos és életveszélyes!

Hogyan olvassuk a vezetékek kódját? A nemzetközi adattábla

Ha szeretnénk ellenőrizni, hogy a boltban vásárolt vagy a szerelő által hozott vezeték valóban alkalmas-e a feladatra, a nemzetközi harmonizált jelölési szabvány (pl. H07RN-F 3G2,5) alapján azonnal leolvashatjuk a tulajdonságait:

• Első betű: H = Harmonizált nemzetközi vezeték, A = Nemzeti típus.
• Számkód (Szigetelési szint): 03 = 300/300V, 05 = 300/500V, 07 = 450/750V. (A szabvány szerint a rögzített szerelésű hálózatban a beépíthető minimum keresztmetszet 1,5 mm², ezekből általában legalább 05-ös vagy 07-es szintűt kell használni, de általában nem is árulnak mást. A 0,75 mm²-es vékony vezeték csak lengőkábelként, a konnektortól a lámpáig engedélyezett.
• Harmadik karakter (Érszigetelés): V = PVC, R = Gumi, S = Szilikon (a szilikon a rendkívül nagy hőterhelésű helyekre, például szaunakályhák mellé kell).
• Negyedik karakter (Külső köpeny): V = PVC, R = Gumi, N = Speciális (UV- és olajálló) gumi.
• Vezetékfajta: U = Egyhuzalos (tömör), K = Többhuzalos (hajlékony, szereléskor mozgatható), F = Finomhuzalos (extrém rugalmas).
• Érszám és védővezető: A szám jelzi az ereket, a betű a földelést. X = Nincs zöld-sárga védővezető, G = Van védővezető (Ground).
• Keresztmetszet: esetünkben ez egy 2,5 mm²-es érkeresztmetszetet jelöl.

Nézzünk két gyakorlati példát:

• H05V-U 1,5: 300/500V szigetelésű, V (PVC) érszigetelésű, U (tömör) 1,5 mm²-es rézvezeték. Ez a klasszikus beltéri falba húzható vezeték (MCU).
• H07RN-F 3G2,5: 450/750V szigetelésű, R (gumi) érszigetelésű, N (neoprén gumi) köpenyű, F (finomhuzalos, rugalmas), 3 erű, G (földeléssel ellátott) 2,5 mm²-es kábel. Ez a tökéletes, elnyűhetetlen kerti hosszabbító és kültéri lengőkábel.

A nehéz gumikábelek pontos terhelhetőségi és mechanikai adatait a Prysmian hivatalos termékismertetőjében is ellenőrizhetjük.

Összegzés: Mit engedjünk meg a villanyszerelőnek a kertben?

Ha a kerti világítást, a kapuautomatizálást vagy a kültéri szaunát kábelezik, jegyezzük meg a szabályt: szabadon, fedetlenül PVC kábel nem futhat a napon.

A szerelő vagy húzza végig a szürke MBCu kábelt egy megfelelő, fekete színű (UV-álló) védőcsőben, vagy használjon közvetlenül kültérre tervezett, nehéz gumikábelt (H07RN-F). Minden más sufnituning megoldásnál a víz és az UV-sugárzás néhány éven belül elvégzi a rombolást, a zárlat pedig legrosszabb esetben a kerti fűnyírás közben fog érni.
